وحدة تجفيف الهواء النقي LDAC مع استعادة الحرارة

يمكن تقليل استهلاك وحدة تكييف الهواء باستخدام المجفف السائل بنسبة 50% إلى 60%، ويصل معدل التعقيم إلى 92-95%.

الحد الأدنى للرطوبة<2.0 جم/كجم

كفاءة استعادة الحرارة الكلية ≥ 65%

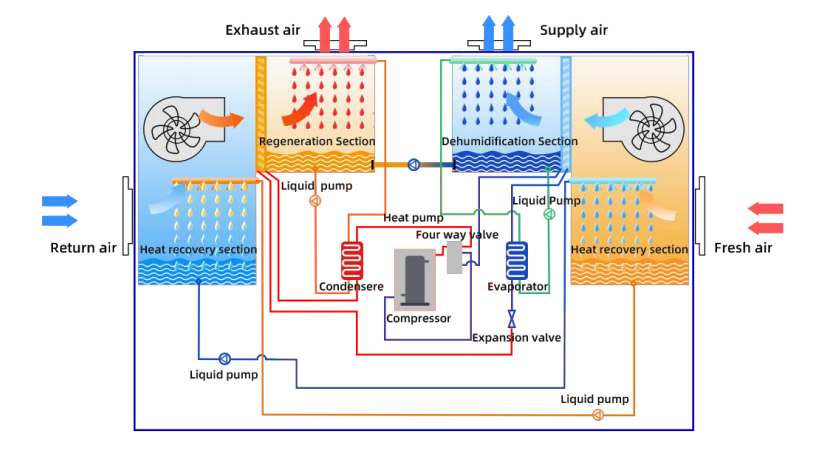

مقدمة

وحدة الهواء النقي من نوع استعادة الحرارة الكاملة يستخدم بشكل أساسي لمعالجة الهواء النقي في مباني البحث العلمي المكتبية، ومراكز النقل، والمتاحف، ومتاحف العلوم والتكنولوجيا، والفنادق، والشقق، والمستشفيات، والمصانع الصناعية، وخاصة لمعالجة الهواء النقي لأنظمة تكييف الهواء مع ضبط مستقل لدرجة الحرارة والرطوبة.

الشروط المطبقة

◆ لا يوجد هواء عادم متاح في الغرفة، أو أن حجم هواء العادم يزيد عن 80%.

◆ درجة حرارة التشغيل المحيطة: -5 درجة مئوية ~ 40 درجة مئوية.

المزايا

1) سهولة التركيب والصيانة المريحة.

2) جودة عالمية، تشغيل موثوق.

◆ مكونات التبريد، ومكونات التحكم، والمضخات والمراوح، ومكونات التشغيل الأخرى هي جميع العلامات التجارية العالمية الشهيرة ذات الجودة الموثوقة.

◆ اعتماد التحكم الذكي، وواجهة الإنسان والآلة، وبروتوكول الاتصال القياسي، مع استقرار التحكم والدقة العالية.

◆ أجهزة حماية كاملة، تشغيل مستقر وموثوق.

3) تصميم احترافي مقاوم للتآكل والصدأ، عمر خدمة طويل.

◆المبادل الحراري مصنوع من أنبوب التيتانيوم، والذي لن يصدأ أبدًا.

◆ خزان المياه مصنوع من مادة البولي بروبيلين للقولبة بالحقن، والأنبوب مصمم بمواد مرنة الربط لتقليل عدد نقاط التوصيل في خط الأنابيب ومنع تسرب السوائل.

4) يمكن تبريد جهاز موازنة المحلول بالهواء أو بالماء، مما يجعله أكثر قابلية للتطبيق.

5) مياه الصنبور فقط، بدون معالجة لتليين المياه.

مواصفة:

ملحوظة:

① حالة التبريد الاسمية: درجة حرارة الهواء النقي الجاف 36 درجة مئوية، الرطوبة النسبية 65%، درجة حرارة الهواء العائد الجاف 26 درجة مئوية، الرطوبة النسبية 60%، درجة حرارة الهواء المزود الجاف 18 درجة مئوية، الرطوبة النسبية 59%.

② ظروف التدفئة والترطيب الاسمية: درجة حرارة الهواء النقي الجاف -5 درجة مئوية، رطوبة نسبية 50%. درجة حرارة الهواء العائد الجاف 20 درجة مئوية، رطوبة نسبية 50%؛ درجة حرارة الهواء المزود الجاف 18 درجة مئوية، رطوبة نسبية 62%.

٣- في ظل ظروف التشغيل العادية، يكون حجم الهواء الراجع مساوياً لحجم الهواء النقي، ويجب ألا يقل حجم الهواء الراجع في التشغيل الفعلي عن ٨٠٪ من حجم الهواء النقي. يمكن استخدام ماء الصنبور كمياه تغذية، ولا حاجة إلى ماء مُعالَج.

④ يمكن تخصيص المروحة أو تركيبها مع محول تردد وفقًا لمتطلبات الضغط المتبقي لدى العميل.

⑤ بالنسبة للوحدات غير القياسية، يرجى الاتصال بنا.

صفات:

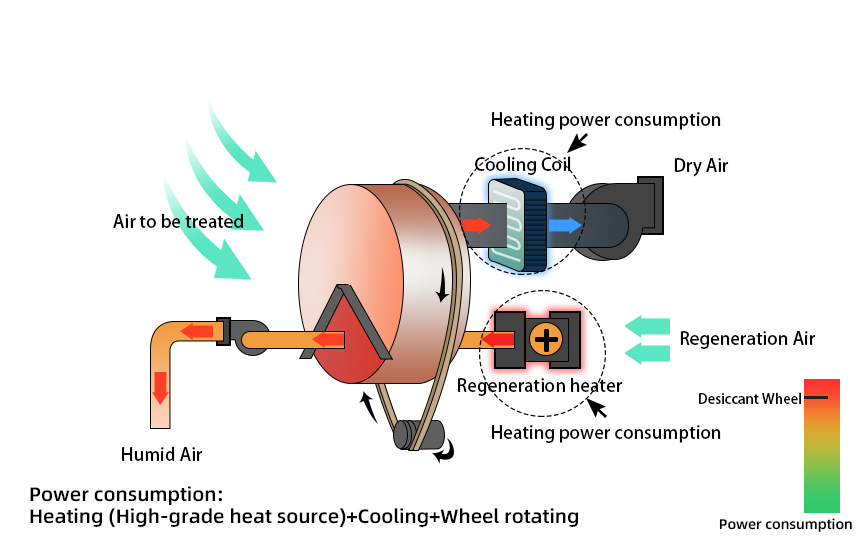

تحليل استهلاك الطاقة في أجهزة إزالة الرطوبة الدوارة

يتطلب الأمر حرارة عالية الجودة لتسخين الهواء من أجل التجديد، و

رطب يحتاج الهواء إلى يتم تبريدها عن طريق التبريد للوصول إلى مصدر الإمداد

نقطة حالة الطيران، مما يؤدي إلى استهلاك طاقة مرتفع للغاية.

أربع مشاكل رئيسية لأجهزة إزالة الرطوبة الدوارة:

1. تتطلب عملية التجديد درجات حرارة تزيد عن 100 درجة مئوية، مما يؤدي إلى ارتفاع

استهلاك الطاقة للتدفئة.

2. يتميز الهواء المجفف بدرجة حرارة عالية ويتطلب تبريدًا، بالإضافة إلى

استهلاك إضافي كبير للطاقة اللازمة للتبريد.

3. عجلة التجفيف عرضة للانسداد، مما يستلزم تنظيفها بشكل متكرر.

والصيانة.

4. تتعرض العجلة لتغيرات كبيرة في درجات الحرارة، مما يجعلها عرضة للتلف. إلى الشيخوخة وتدهور ملحوظ في الكفاءة.

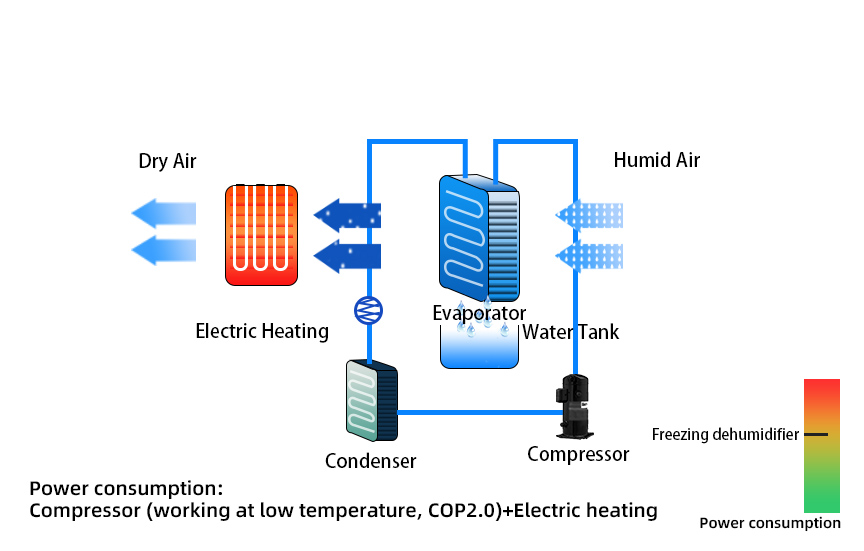

تحليل استهلاك الطاقة للتبريد وإزالة الرطوبة

تُزال الرطوبة عن طريق تبريد الهواء إلى درجات حرارة منخفضة تصل إلى نقطة الندى لإزالة الرطوبة بالتكثيف. ثم يجب إعادة تسخين الهواء للوصول إلى حالة هواء التزويد، مما يؤدي إلى استهلاك عالٍ جدًا للطاقة.

ثلاثة عيوب رئيسية لإزالة الرطوبة بالتبريد:

1. تؤدي درجات حرارة التشغيل المنخفضة أثناء إزالة الرطوبة إلى تقليل كفاءة الضاغط بشكل كبير؛

2. هدر الطاقة من خلال عمليات إعادة التسخين الإلزامية؛

3. يؤدي توليد مياه التكثيف إلى مخاطر نمو العفن ومخاطر صحية أخرى.





تحليل استهلاك الطاقة لإزالة الرطوبة باستخدام المجففات السائلة

يمتص المجفف السائل الرطوبة من الهواء في نطاق درجات الحرارة المتوسطة إلى العالية. ويتم الحفاظ على درجة حرارة الهواء قريبة من درجة حرارة الغرفة المحيطة دون الحاجة إلى إعادة التسخين أو التبريد، مما يؤدي إلى انخفاض استهلاك الطاقة.

ست مزايا رئيسية لإزالة الرطوبة باستخدام المجففات السائلة:

1. إزالة الرطوبة السريعة والعميقة مع قدرة على إزالة الرطوبة تصل إلى 2 جم/كجم؛

2. استعادة الحرارة المهدرة من مكثفات المضخات الحرارية لتجديد المحلول، مما يتيح إنتاج تبريد مزدوج من خلال إزالة الرطوبة المتكاملة؛

3. التشغيل فوق درجة حرارة نقطة الندى يحافظ على كفاءة عالية للضاغط؛

4. تقترب درجة حرارة الهواء بعد إزالة الرطوبة من نقطة هواء التزويد، مما يلغي هدر الطاقة لإعادة التسخين/إعادة التبريد؛

5. تضمن الخصائص المضادة للميكروبات المتأصلة في محاليل الملح جودة هواء أعلى؛

6. إمكانية الترطيب الشتوي عبر عكس الصمام رباعي الاتجاه (باستخدام وسائط رطبة)، مما يوفر كفاءة طاقة فائقة مقارنة بالترطيب باستخدام الأقطاب الكهربائية.

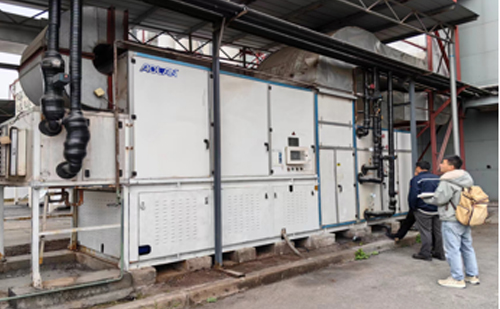

يُطبق هذا المشروع على المستشفيات الشاملة
1. مساحة الاستخدام 1000 متر مربع
2. اعتماد معدات AHLD-N9A(N)
3. يبلغ إجمالي حجم الهواء 5800 متر مكعب/ساعة
4. ظروف العمل الخارجية هي 37 درجة مئوية / 65٪
5. ظروف العمل الداخلية هي 25 درجة مئوية / 60٪
6. تتحمل معدات إزالة الرطوبة من المحلول كامل حمل الرطوبة الداخلي وجزءًا من حمل التبريد. أما حمل التبريد الرئيسي فيظل يتم توفيره بواسطة معدات التبريد الداخلية.

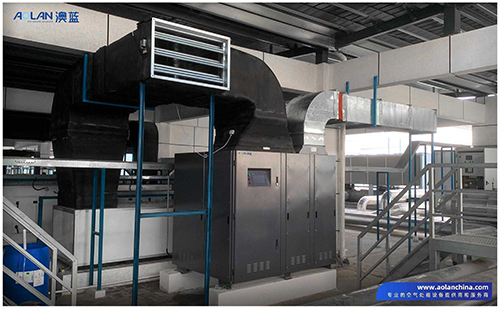

هذا المشروع: مصنع شوكولاتة في سنغافورة
نوع معالجة الهواء: معالجة إزالة الرطوبة من الهواء النقي
المساحة: 10000 متر مربع
ظروف العمل الخارجية: 35 درجة مئوية رطوبة جافة / 30 درجة مئوية رطوبة رطبة، 70% رطوبة نسبية
ظروف العمل الداخلية: < رطوبة نسبية 40%
تبلغ درجة حرارة الهواء المزود للجهاز 22 درجة مئوية، والرطوبة النسبية 40%، والرطوبة المطلقة 6.5/كجم، ومعدل إزالة الرطوبة 296.8 كجم/ساعة، وقدرة التبريد 270.5 كيلوواط، وطاقة الجهاز 80.6 كيلوواط.

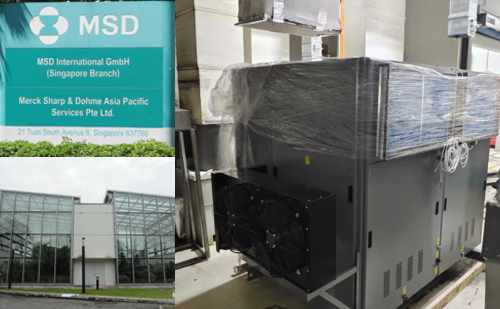

اسم المشروع: شركة ميرك للأدوية، سنغافورة
نوع معالجة الهواء:
معالجة مستقلة عن الرطوبة ودرجة الحرارة في الهواء النقي
المساحة: 3000 متر مربعظروف العمل الخارجية: 29 درجة مئوية (جافة) / 89% رطوبة نسبية
ظروف العمل الداخلية: 20-25 درجة مئوية (جافة) / 54% رطوبة نسبية
المعدات: AHLD-N09B، تدفق الهواء: 3000 متر مكعب/ساعة، 15 مجموعة
قدرة التبريد المقدرة: 28 كيلوواط،
قدرة إزالة الرطوبة: 32.8 كجم/ساعة، القدرة المقدرة: 9.2 كيلوواط
حالة التشغيل: بدأ تشغيل هذا المشروع في ربيع عام 2013. وبعد إجراء عمليات الضبط والتعديل، أصبح في حالة جيدة ويلبي متطلبات درجة الحرارة والرطوبة الداخلية.

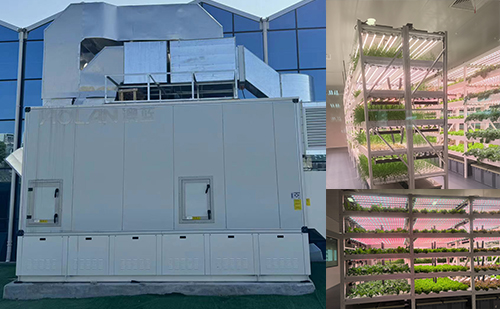

اسم المشروع: مختبر شتلات النباتات
مساحة الاستخدام: 315 متر مربع، ظروف العمل الخارجية: 35.6 درجة مئوية جافة / 27.9 درجة مئوية رطبة؛
ظروف العمل الداخلية: مسرح مضاء 22 درجة مئوية/رطوبة نسبية 60%، مسرح مظلم 15 درجة مئوية/رطوبة نسبية 90%
المعدات: AHLD-DF18N، تدفق الهواء: 18000 م³/ساعة، مجموعتان
تبلغ قدرة التبريد المقدرة للجهاز 150 كيلوواط، وقدرة إزالة الرطوبة 108 كجم/ساعة، والطاقة المركبة 75 كيلوواط.
حالة التشغيل: تم وضع هذا المشروع في التشغيل التجريبي في خريف عام 2021. بعد تصحيح الأخطاء والتعديل التكيفي على مدار عدة مواسم، يمكنه تلبية متطلبات درجة الحرارة والرطوبة الداخلية.

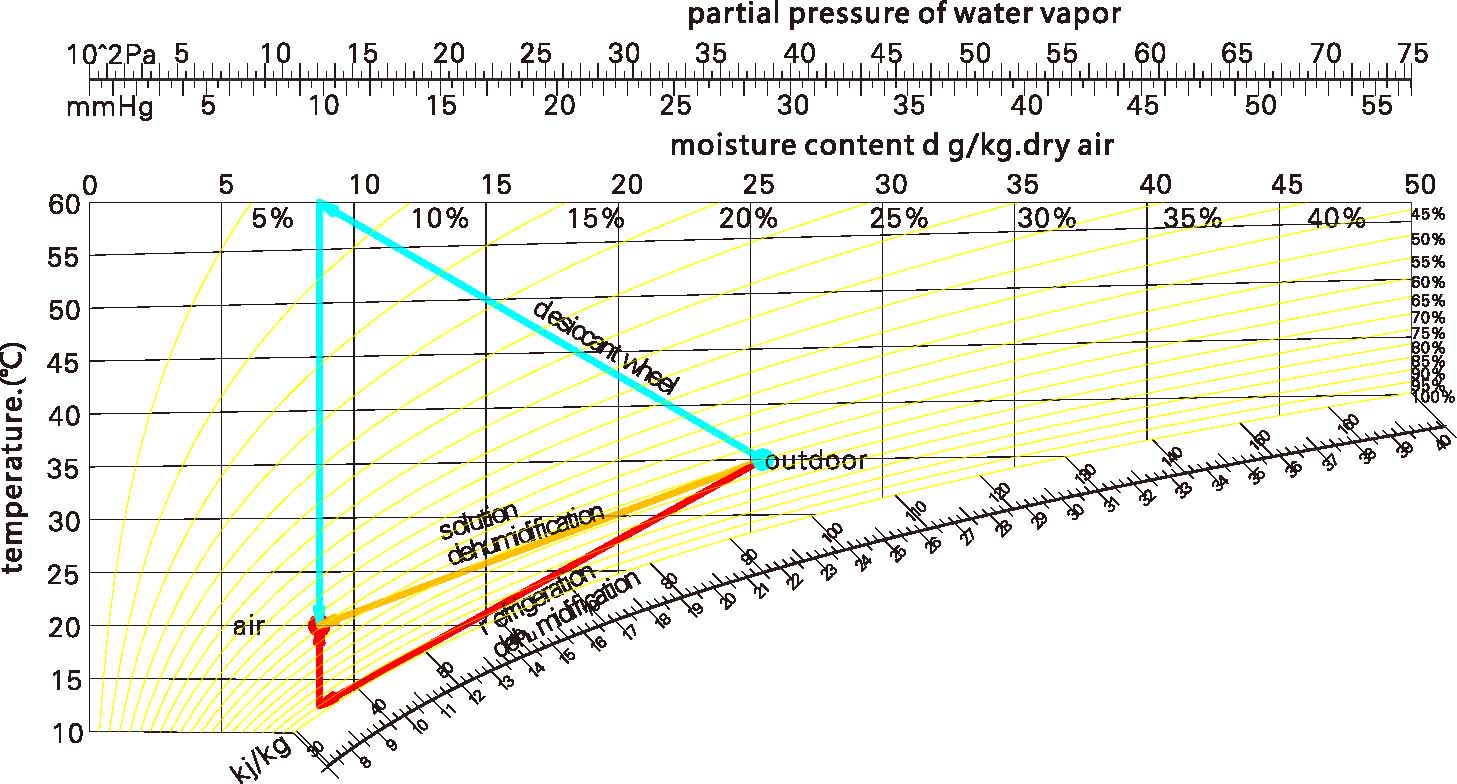

مزايا إضافية:

1. درجة حرارة الهواء المُزوَّد مناسبة، دون مشكلة إعادة التسخين لإزالة الرطوبة بالتجميد ومشكلة إعادة التبريد لإزالة الرطوبة بالعجلة الدوارة.

2. إزالة الرطوبة فوق نقطة الندى، لتجنب احتمال نمو البكتيريا في حوض التكثيف مما يؤثر على جودة الهواء.

3. محلول الهاليت له تأثير معقم ومنقي على الهواء، مما يحسن جودة الهواء.

4. تدفق هواء الإمداد والعادم عبر قنوات مختلفة، دون خطر التسرب بين هواء الإمداد وهواء العادم في إزالة الرطوبة باستخدام العجلة الدوارة.

5. نطاق معالجة الرطوبة واسع، ويمكن أن يصل إلى حوالي 20%.

6. درجة حرارة تجديد المحلول منخفضة، ويمكن استخدام حرارة التكثيف أو مصدر حرارة طبيعي منخفض الحرارة، مما يوفر الطاقة ويحافظ على البيئة.

7. صيانة نظام المحلول بسيطة، وعادةً ما يتطلب الأمر تنظيف الفلتر فقط.
