وحدة تجفيف الهواء النقي LDAC مع التبريد المسبق

يمكن تقليل وحدة تكييف الهواء المجففة السائلة بنسبة 50% إلى 60%. ويصل معدل التعقيم إلى 92-95%.

الحد الأدنى للرطوبة<2.0 جرام/كجم

كفاءة استرداد الحرارة الكلية ≥65%

مقدمة

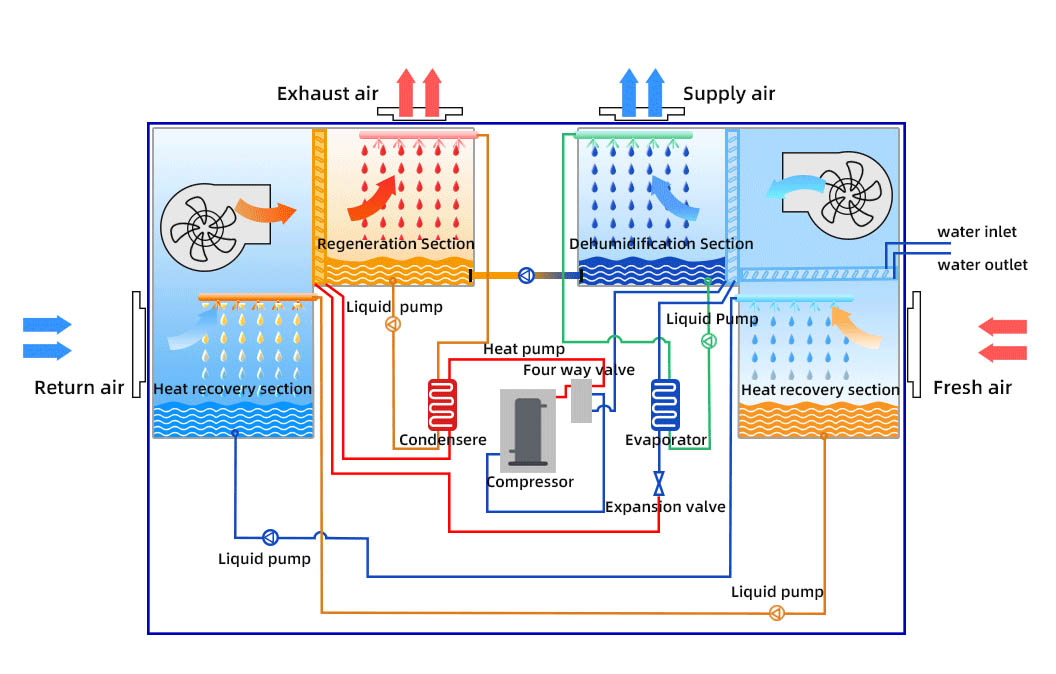

وحدة الهواء النقي من نوع استرداد الحرارة الكلية يتم استخدامه بشكل أساسي في معالجة الهواء النقي لمباني البحث العلمي المكتبية ومراكز النقل والمتاحف ومتاحف العلوم والتكنولوجيا والفنادق والشقق والمستشفيات والمصانع الصناعية، وخاصة لمعالجة الهواء النقي لأنظمة تكييف الهواء مع تعديل درجة الحرارة والرطوبة بشكل مستقل.

الحالة المطبقة

◆ لا يتوفر هواء عادم في الغرفة، أو حجم هواء العادم أقل من 70% من حجم الهواء المورد.

◆ يمكن للأماكن المكيفة توفير الماء البارد بدرجة حرارة عالية 14/19 درجة مئوية والماء الساخن بدرجة حرارة 50/45 درجة مئوية.

◆ درجة حرارة البيئة المحيطة: -5 درجة مئوية ~ 40 درجة مئوية.

المزايا

1) سهولة التركيب والصيانة المريحة.

2) الجودة الدولية والتشغيل الموثوق.

◆ مكونات التبريد ومكونات التحكم والمضخات والمراوح ومكونات التشغيل الأخرى هي جميع العلامات التجارية المشهورة عالميًا ذات الجودة الموثوقة.

◆اعتماد التحكم الذكي وواجهة الإنسان والآلة وبروتوكول الاتصال القياسي، مع الاستقرار التحكم والدقة العالية.

◆أجهزة حماية كاملة، تشغيل مستقر وموثوق.

3) تصميم احترافي مضاد للتآكل والصدأ، وعمر خدمة طويل.

◆المبادل الحراري مصنوع من أنبوب التيتانيوم، والذي لن يصدأ أبدًا.

◆ خزان المياه مصنوع من مادة PP للقولبة بالحقن، وتم تصميم خط الأنابيب بطريقة ناعمة اتصال لتقليل عقد الأنابيب ومنع تسرب السوائل.

4) يمكن تبريد موازن المحلول بالهواء أو الماء، مع قابلية تطبيق أقوى.

5) مياه الصنبور في المدينة فقط، دون مياه نقية.

مواصفة:

ملحوظة:

① ملاحظة: حالة التبريد الاسمية: درجة حرارة الهواء النقي الجاف 36 درجة مئوية، الرطوبة النسبية 65%، إمداد الهواء الجاف

درجة حرارة المصباح 18 درجة مئوية، الرطوبة النسبية 59٪، درجة حرارة إمداد الماء البارد ودرجة حرارة العودة 14/19 درجة مئوية.

② ظروف التدفئة والترطيب الاسمية: درجة حرارة الهواء النقي الجاف -5 درجة مئوية، الرطوبة النسبية 50٪؛

إمداد الهواء الجاف درجة حرارة المصباح 18 درجة مئوية، Rh62٪؛ إمداد الماء الساخن ودرجة حرارة العودة 50/45 درجة مئوية.

③ماء الصنبور في المدينة فقط، بدون ماء منقي.

يمكن تخصيص المروحة أو تركيبها باستخدام محول التردد وفقًا لـ

متطلبات الضغط المتبقي للعميل.

بالنسبة للوحدات غير القياسية، يرجى الاتصال بنا.

صفات:

تحليل استهلاك الطاقة لإزالة الرطوبة الدورانية

يتطلب حرارة عالية الجودة لتسخين الهواء للتجديد، و

مُرطب الهواء يحتاج إلى يتم تبريدها عن طريق التبريد للوصول إلى الإمداد

نقطة حالة الهواء، مما يؤدي إلى استهلاك طاقة مرتفع للغاية.

أربع مشاكل رئيسية في أجهزة إزالة الرطوبة الدوارة:

1. تتطلب عملية التجديد درجات حرارة أعلى من 100 درجة مئوية، مما يؤدي إلى ارتفاع

استهلاك الطاقة للتدفئة.

2. الهواء المجفف له درجة حرارة عالية ويتطلب التبريد، مما يضيف

استهلاك إضافي كبير للطاقة التبريدية.

3. عجلة المجفف معرضة للانسداد، مما يتطلب التنظيف المتكرر

والصيانة.

4. تتعرض العجلة لتغيرات كبيرة في درجات الحرارة، مما يجعلها عرضة للتلف. إلى الشيخوخة وتدهور الكفاءة الملحوظ.

تحليل استهلاك الطاقة لإزالة الرطوبة من أجهزة التبريد

تتم إزالة الرطوبة بتبريد الهواء إلى درجات حرارة منخفضة لنقطة الندى لإزالة الرطوبة بالتكثيف. ثم يجب إعادة تسخين الهواء للوصول إلى حالة هواء التزويد، مما يؤدي إلى استهلاك طاقة مرتفع للغاية.

ثلاثة عيوب رئيسية لإزالة الرطوبة من الثلاجة:

1. تؤدي درجات الحرارة المنخفضة للتشغيل أثناء إزالة الرطوبة إلى تقليل كفاءة الضاغط بشكل كبير؛

2. هدر الطاقة من خلال عمليات إعادة التسخين الإلزامية؛

3. يؤدي تكوين مياه المكثفات إلى خلق مخاطر نمو العفن ومخاطر صحية أخرى.

تحليل استهلاك الطاقة في عملية إزالة الرطوبة باستخدام المجفف السائل

يمتص المجفف السائل الرطوبة من الهواء في نطاق درجات الحرارة المتوسطة والعالية. ويحافظ على درجة حرارة الهواء قريبة من درجة حرارة الغرفة المحيطة دون الحاجة إلى إعادة تسخين أو تبريد، مما يُسهم في خفض استهلاك الطاقة.

ست مزايا رئيسية لإزالة الرطوبة باستخدام المجفف السائل:

1. إزالة الرطوبة بسرعة وعمق مع قدرة إزالة الرطوبة تصل إلى 2 جرام / كجم؛

2. استعادة الحرارة المهدرة من مكثفات المضخة الحرارية لتجديد المحلول، مما يتيح إنتاج تبريد مزدوج من خلال إزالة الرطوبة المتكاملة؛

3.التشغيل فوق درجة حرارة نقطة الندى يحافظ على كفاءة عالية للضاغط؛

4. تقترب درجة حرارة الهواء بعد إزالة الرطوبة من نقطة تزويد الهواء، مما يلغي إزاحة الطاقة لإعادة التسخين/إعادة التبريد؛

5. تضمن الخصائص المضادة للميكروبات الموجودة في المحاليل الملحية جودة هواء أعلى؛

6. القدرة على ترطيب الهواء في فصل الشتاء من خلال عكس الصمام بأربعة اتجاهات (باستخدام الوسائط الرطبة)، مما يوفر كفاءة طاقة فائقة مقارنة بترطيب الأقطاب الكهربائية.

يتم تطبيق هذا المشروع على المستشفيات الشاملة
1. مساحة الاستخدام 1000 متر مربع
2. اعتماد معدات AHLD-N9A(N)
3. إجمالي حجم الهواء هو 5800 متر مكعب / ساعة
4. حالة العمل الخارجية هي 37 درجة مئوية / 65٪
5. حالة العمل الداخلية هي 25 درجة مئوية / 60٪
٦. تتحمل معدات إزالة الرطوبة من المحلول كامل حمولة الرطوبة الداخلية وجزءًا من حمولة التبريد. ولا تزال معدات التبريد الداخلية توفر حمولة التبريد الرئيسية.

هذا المشروع: مصنع الشوكولاتة في سنغافورة
نوع معالجة الهواء: معالجة إزالة الرطوبة من الهواء النقي
المساحة: 10000 متر مربع
حالة العمل الخارجية: 35 درجة مئوية DB/30 درجة مئوية WB، 70%RH
ظروف العمل الداخلية: < 40% رطوبة نسبية
درجة حرارة إمداد الهواء للمعدات هي 22 درجة مئوية، والرطوبة النسبية هي 40٪، والرطوبة المطلقة هي 6.5 / كجم، ومزيل الرطوبة هو 296.8 كجم / ساعة، وقدرة التبريد هي 270.5 كيلو واط، وقوة المعدات هي 80.6 كيلو واط.

اسم المشروع: شركة ميرك للأدوية، سنغافورة
نوع معالجة الهواء:
رطوبة الهواء النقي، معالجة مستقلة عن درجة الحرارة
المساحة: 3000 متر مربع حالة العمل الخارجية: 29 درجة مئوية/89%رطوبة نسبية
ظروف العمل الداخلية: 20-25 درجة مئوية/54%رطوبة نسبية
المعدات: AHLD-N09B، تدفق الهواء: 3000 متر مكعب/ساعة، 15 مجموعة
القدرة المقدرة للتبريد: 28 كيلو واط،
سعة إزالة الرطوبة: 32.8 كجم/ساعة، الطاقة المقدرة: 9.2 كيلو واط
حالة التشغيل: تم تشغيل هذا المشروع في ربيع عام 2013. بعد التصحيح التكيفي، أصبح في حالة جيدة ويمكنه تلبية متطلبات درجة الحرارة والرطوبة الداخلية.

اسم المشروع: مختبر شتلات النباتات
مساحة الاستخدام: 315 متر مربع حالة العمل الخارجية: 35.6 درجة مئوية/27.9 درجة مئوية؛
ظروف العمل الداخلية: مرحلة مشرقة 22 درجة مئوية/60% رطوبة نسبية، مرحلة مظلمة 15 درجة مئوية/90% رطوبة نسبية
المعدات: AHLD-DF18N، تدفق الهواء: 18000 متر مكعب/ساعة، مجموعتان
القدرة المقدرة للتبريد للمعدات هي 150 كيلو وات، قدرة إزالة الرطوبة: 108 كجم/ساعة، الطاقة المركبة: 75 كيلو وات
حالة التشغيل: تم تشغيل هذا المشروع تجريبيًا في خريف عام 2021. بعد التصحيح والتعديل التكيفي متعدد المواسم، يمكنه تلبية متطلبات درجة الحرارة والرطوبة الداخلية.

مزيد من المزايا:

1. درجة حرارة الهواء الموردة مناسبة، دون مشكلة إعادة تسخين تجميد إزالة الرطوبة ومشكلة إعادة التبريد لإزالة الرطوبة من العجلة الدوارة.

2. إزالة الرطوبة فوق نقطة الندى، لتجنب إمكانية نمو البكتيريا في وعاء المكثف مما يؤثر على جودة الهواء.

3.يتمتع محلول الهاليت بتأثير معقم ومنقي للهواء، مما يحسن من جودة الهواء.

4. يتم تدفق هواء الإمداد والعادم عبر قنوات مختلفة، دون خطر التسرب بين هواء الإمداد وهواء العادم في جهاز إزالة الرطوبة بعجلة دوارة.

5. نطاق معالجة الرطوبة واسع، ويمكن أن يكون منخفضًا إلى حوالي 20%.

6. درجة حرارة تجديد المحلول منخفضة، ويمكن الاستفادة من حرارة التكثيف أو مصدر الحرارة الطبيعية منخفضة الحرارة، وتوفير الطاقة وصديق للبيئة.

7. صيانة نظام الحل بسيطة، وعادة ما تحتاج فقط إلى تنظيف الفلتر.
