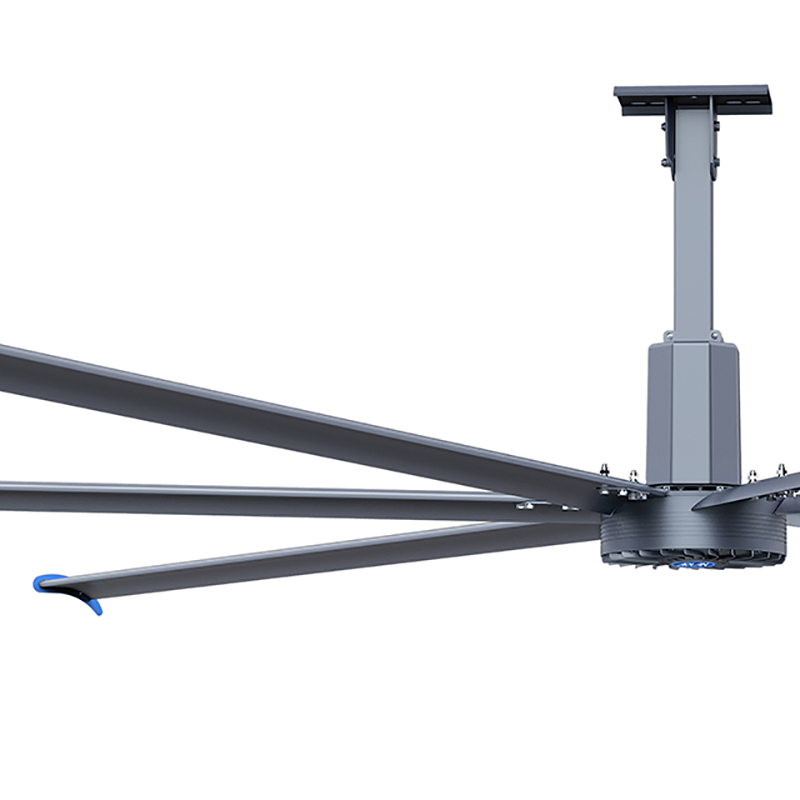

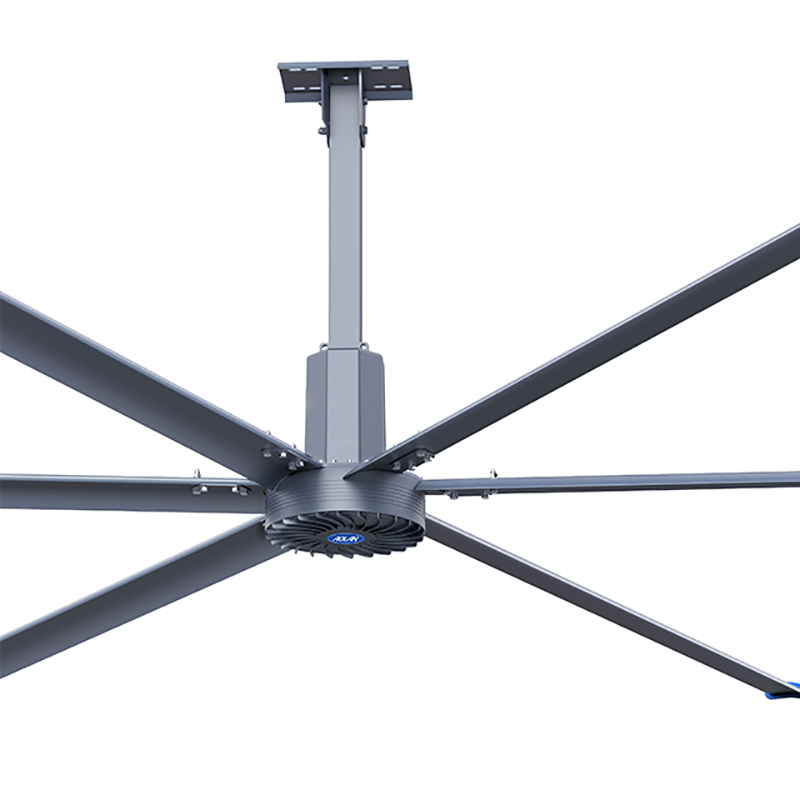

مروحة سقف صناعية عملاقة ADS-G73BS/BM، مزودة بوظيفة تبريد وتهوية الهواء ومحرك PMSM.

نظام تبريد بمراوح HVLS تُستخدم على نطاق واسع في المزارع، ومزارع التسمين، ومفرخات الأسماك، ومراكز اللياقة البدنية، والمصانع، ومستودعات الخدمات اللوجستية، وغرف الانتظار.قاعة المعارض، قاعة التربية البدنية، الأماكن ذات الارتفاعات الشاهقة، كنوع جديد من مراوح السقف لتهوية المساحات، الموظفين التبريد. يمكنه دفع كمية كبيرة من تدفق الهواء إلى الأرض، مما يشكل طبقة من تدفق الهواء المتحرك بارتفاع معين، وبالتالي يساهم في دوران الهواء بشكل عام؛ مثل نظام النسيم الطبيعي، استمتع بتجربة حميمة للرياح الطبيعية.

محاكاة ظروف المصنع: يوضح الرسم البياني أدناه سرعة الهواء الداخلي على ارتفاع 1.5 متر مع مراعاة تشغيل/إيقاف المروحة. ويمكن من خلاله معرفة متى تكون المروحة مغلقة، وعندها فقط يكون الهواء الخارج من السقف مضاءً. عند فتح فتحة التهوية، تكون سرعة الهواء الداخلي على ارتفاع 1.5 متر منخفضة للغاية، وفي المنطقة المحلية أقل من 0.2 متر/ثانية. بعد تشغيل المروحة، يزداد اضطراب تدفق الهواء الداخلي بشكل واضح. تكون معظم سرعة الهواء على ارتفاع 1.5 متر أعلى من 1 متر/ثانية، وفي المنطقة المحلية تكون 2-3 متر/ثانية.

خصائص مراوح HVLS

1. مساحة كبيرة من نسيم الهواء تهب في نطاق تدفق الهواء الكامل.

2. تعزيز تهوية البيئة.

3. عند الجمع بين الاستخدام مع مبرد الهواء التبخيري، يمكن استبدال مكيف الهواء بمعنى ما.

4. التهوية، والتجفيف، وإزالة الرطوبة، واستخراج الدخان والغبار البيئي.

5. التدفئة الشتوية، الاستفادة الكاملة من الحرارة المهدرة من أعلى المباني الكبيرة، مما يوفر الطاقة.

مواصفة:

صفات:

إدارة السلامة مع ستة أوراق مالية مخطط تركيب السلامة

	تعتمد دعامة شفرة المروحة تصميمًا متكاملًا للتداخل الكامل، مما يوفر مساحة قوة كبيرة، ويجعلها أكثر استقرارًا وأمانًا. طريقة التثبيت: باستخدام برغي مجلفن مقاوم للصدمات والشد، درجة قوة 8.8، ودرجة قوة البرغي الرئيسي 12.9، مما يضمن قوة الهيكل الكلية.		الفولاذ المغناطيسي: يمكن للدرجة 45SH (درجة الحرارة 150 درجة مئوية) تحمل عزم دوران 1500 نيوتن متر وشد 6500 كجم.
	يساهم دمج دعامة شفرة المروحة في تقليل نقاط الضعف الميكانيكية، لضمان سلامة هيكل الماكينة بالكامل. يتم توزيع فتحات البراغي على شكل شبه منحرف في ساق الشفرة.		يضمن تصميم قرص منع التعثر أنه في حالة تعرض مروحة HVLS لضربة خارجية عن طريق الخطأ لكسر القضيب أو عمود المحرك، فإنه يضمن عدم سقوط الجهاز بأكمله، مما يجعل الاستخدام طويل الأمد أكثر أمانًا.

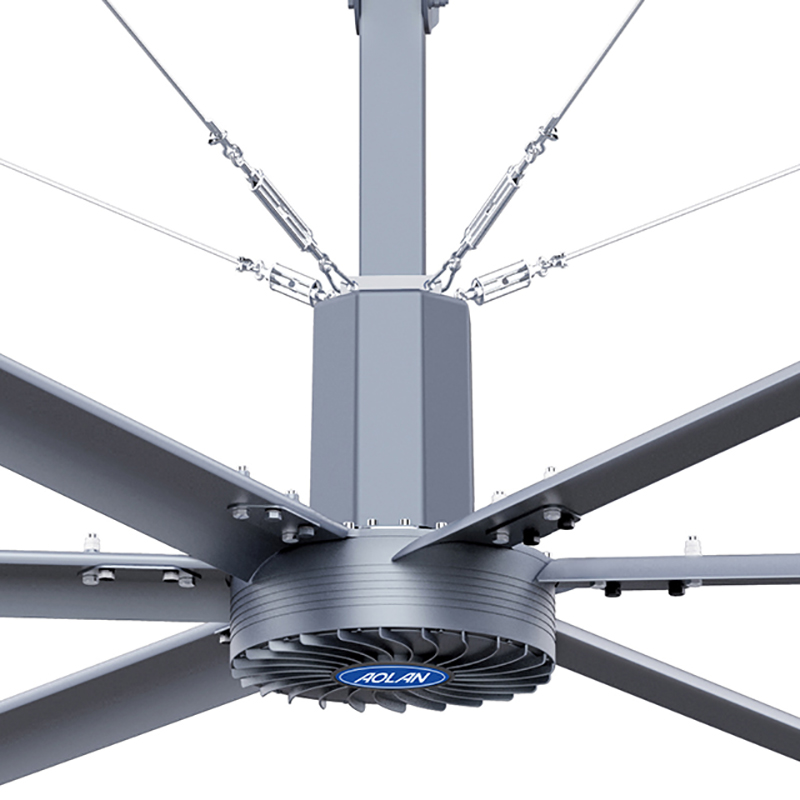

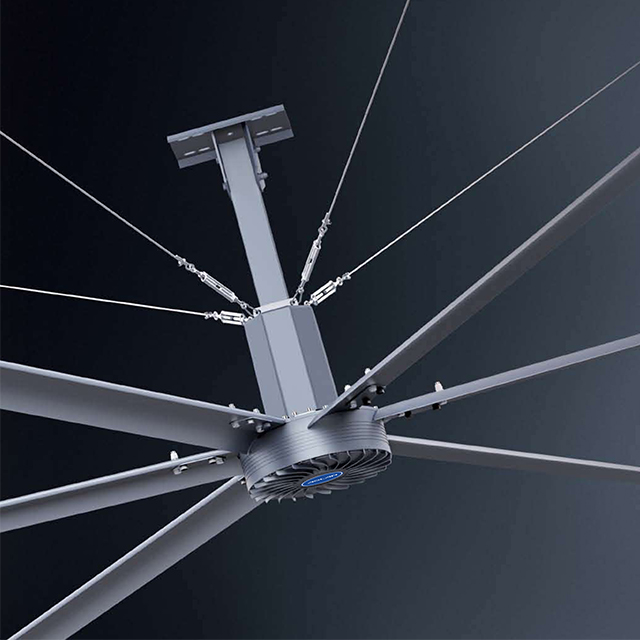

	شفرة المروحة مصنوعة من سبائك الألومنيوم والمغنيسيوم عالية القوة، وهيكل دعم قضيب التسليح مدمج في 5 مجموعات من قضبان التسليح، مما يمنحها قوة عالية ومتانة جيدة ووزنًا خفيفًا وعمرًا طويلًا وأمانًا في الاستخدام ومزايا أخرى.		يضمن جهاز سحب الحبل السلكي استقرار المحرك وعدم اهتزازه؛ كما أنه يمنع الآلة بأكملها من السقوط عن طريق الخطأ.

تم تصميم مراوح HVLS مع تدابير حماية كهربائية وهيكلية لـ

ضمان السلامة، على النحو التالي:

عطل في عمود المحرك:هناك 7 إجراءات وقائية، وهي عبارة عن 4 مجموعات من أدوات التثبيت عالية القوة، واحدة صامولة قفل ودبوس مشقوق واحد ومجموعة واحدة من الوصلات للعمود وأنبوب التمديد.

فشل تفتت المحمل:سيتعطل قرص الدوار ككل على قرص الجزء الثابت. في نطاق 10 مم من المسافة بين الثقوب، لن تسقط أي أجزاء.

حادث تصادم عرضي:تنتقل القوة المؤثرة على الشفرة إلى الموصل. في أسوأ الأحوال، في حالة تعطل الموصل، لا يزال هناك مثبت للشفرة لحمايته من أي أجزاء.

مزيد من الأمان والموثوقية

الحماية الكهربائية (صغير/متوسط): تتضمن وظائف حماية مثل الحماية من الجهد الزائد، والجهد المنخفض، وفقدان تنظيم الجهد،

التيار، وفقدان الطور، والحمل الزائد، والتصادم، وارتفاع درجة الحرارة، والصواعق، والخلل، وربط الإنذار وما إلى ذلك.

مستوى الحماية

Ip55 (M): يمنع دخول الغبار والماء. مناسب للتركيب في البيئات القاسية.

Ip54 (S): لا يمكنها منع دخول الغبار تمامًا، ويجب تنظيف وحدة التحكم وصيانتها. بشكل منتظم، وهو أمر مناسب لبيئة الموقع ذات الظروف الجيدة.

سهل التشغيل

التحكم في السرعة بواسطة مقبض (S): صغير ومريح وسهل الاستخدام. موفر للطاقة ومتين. تبديل سريع للسرعة الأمامية

وعكس اتجاه دوران المحرك.

التحكم في السرعة بزر ضغط (M): مزود بمؤشر ضوئي LED، وهيكل صغير الحجم، مما يقلل من خطر تراكم الغبار

تراكم واختراق، مستوى حماية عالٍ لتشغيل الزر.

تشغيل بأربعة أزرار (M): بدء، إيقاف، تسريع، إبطاء.

عملية بخمسة مفاتيح (S): مفتاح البرمجة، مفتاح التشغيل، مفتاح الإيقاف، مفتاح التأكيد، زر التشفير.

شاشة العرض الرقمية (S/M): تعرض معلمات الوظائف وقيم الإعداد، وبيانات التشغيل المختلفة، ورموز أسباب الأعطال، والحالة.

لوحة التشغيل وحالة تشغيل تحويل التردد، مما يسهل على الموظفين صيانتها في الوقت المناسب.



خطة التخطيط المقترحة للمناطق ذات الكثافة السكانية العالية

مخططنا المقترح للمنطقة ذات المساحات المحدودة

تثبيت
